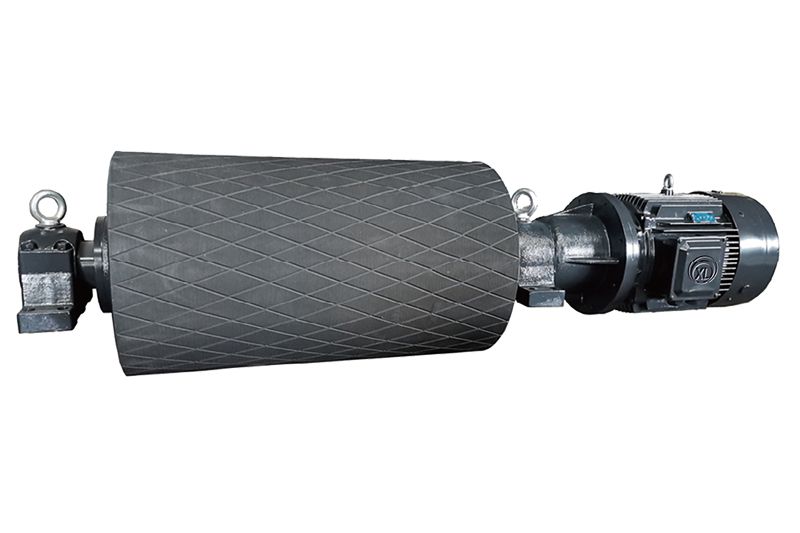

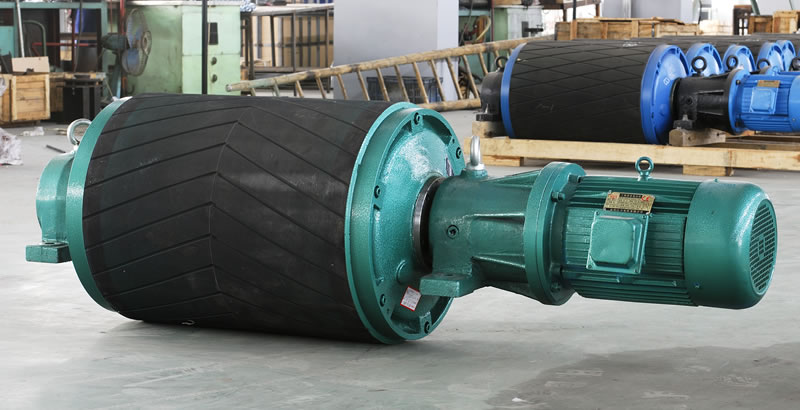

Мотор-барабан конвейера

Применение

Приводной механизм применяется в ленточных конвейерах среднего и крупного размера с требованиями взрывобезопасности. Основная функция заключается в способствованию транспортировки угля и бетона в шахтах и портах.

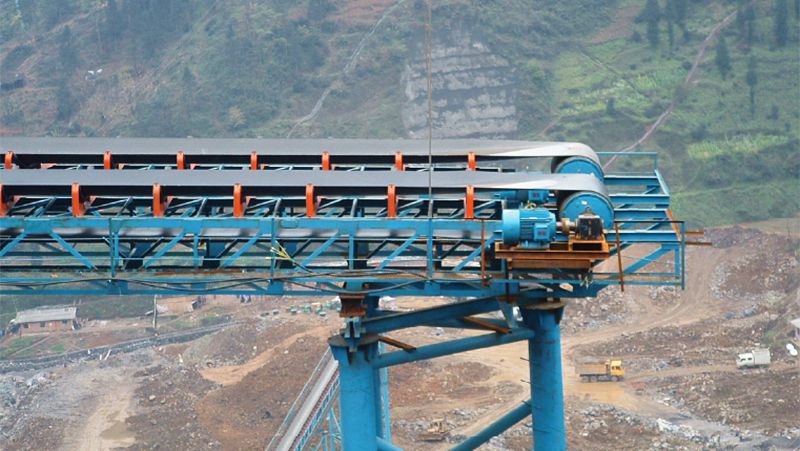

Демонстрация применения

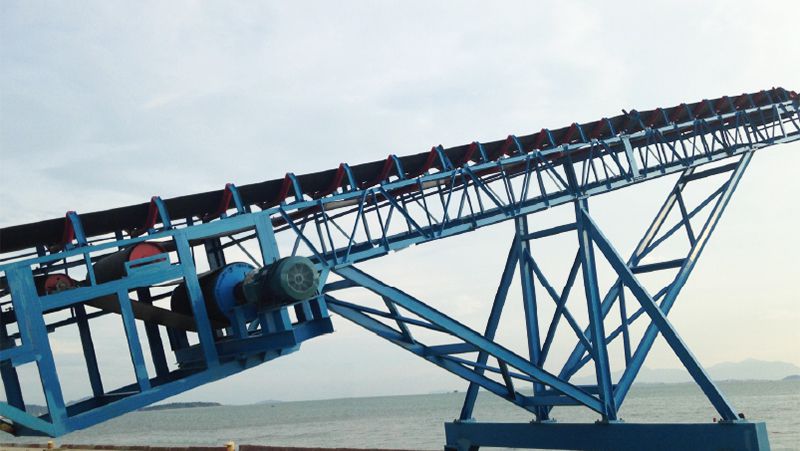

Порт

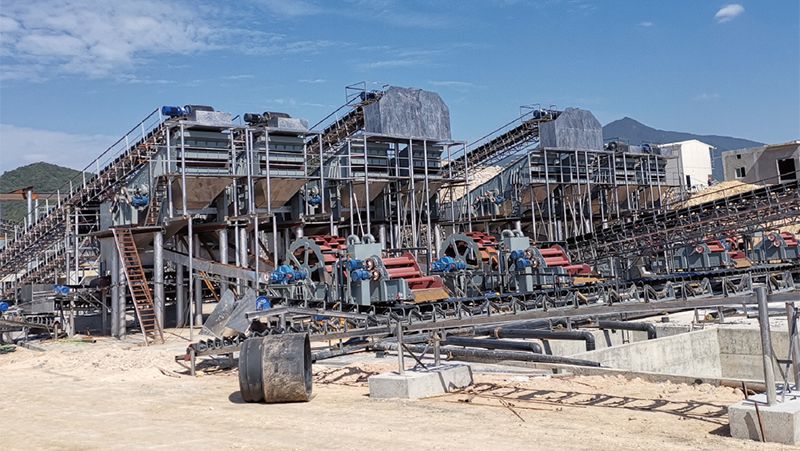

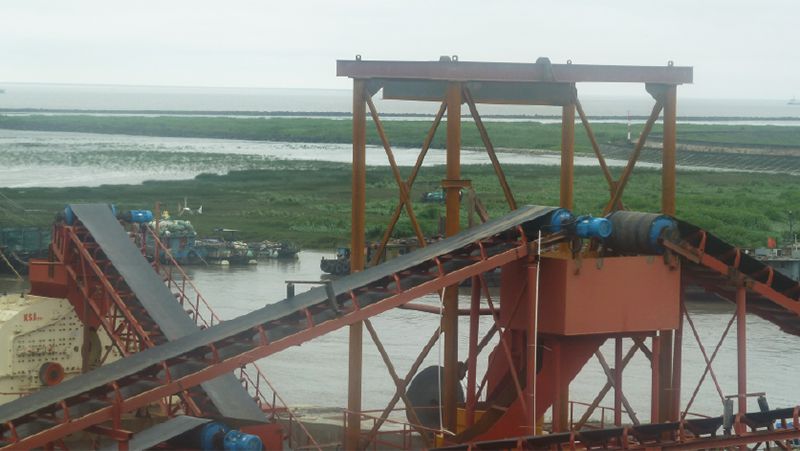

Транспортировка заполнителей

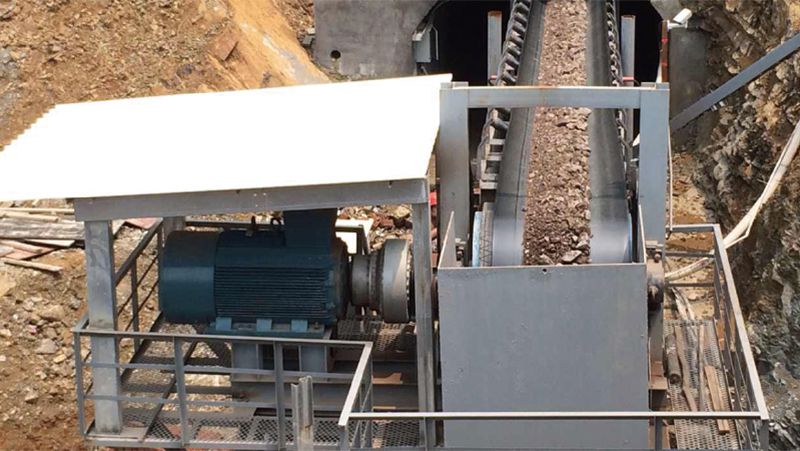

Добыча полезных ископаемых
Порт
Гидроэнергетика

Особенности

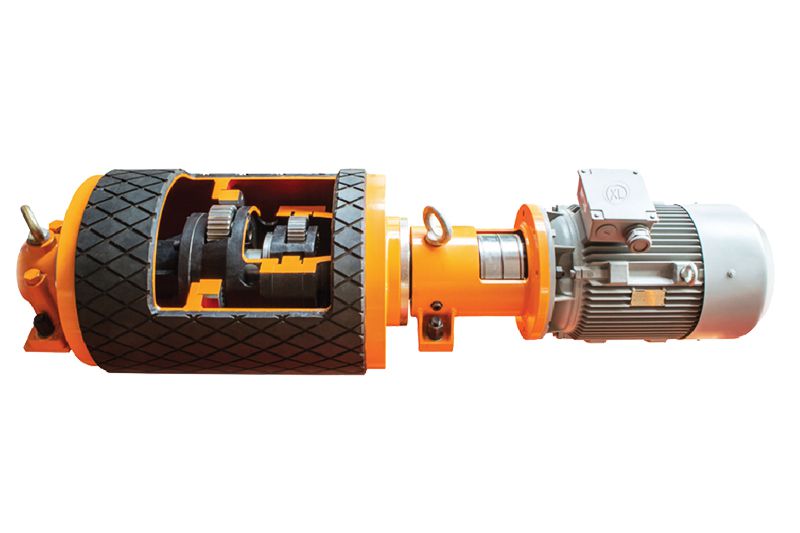

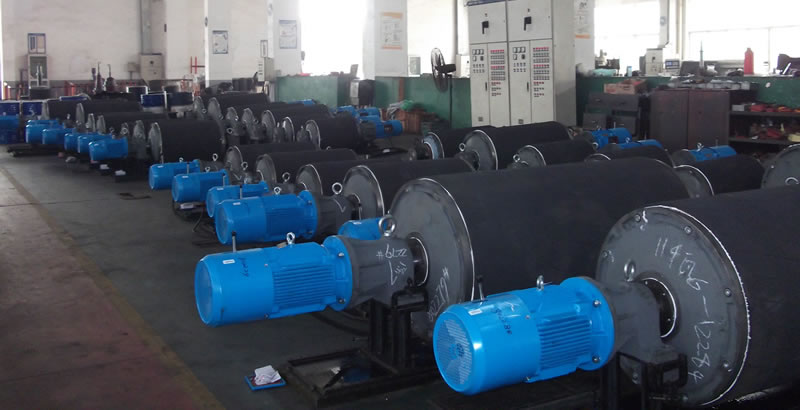

Компания XINGLI использует передовые технологии для производства барабанных двигателей. С этой целью была интегрирована современная технология из Германии. Особенность такого мотор-барабана является упрочненная зубчатая передача, обеспечивающая плавную работу механизма, низкий уровень шума, высокую перегрузочную способность и широкий диапазон мощности.

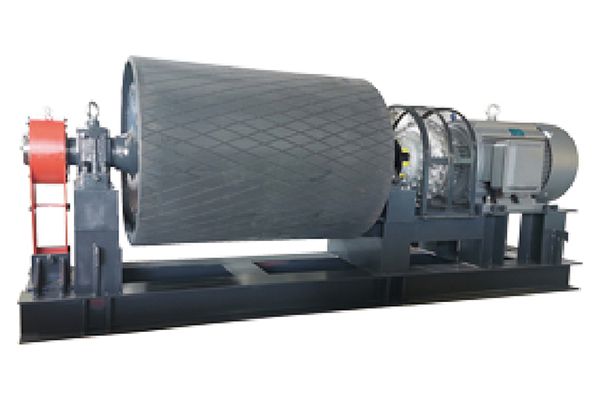

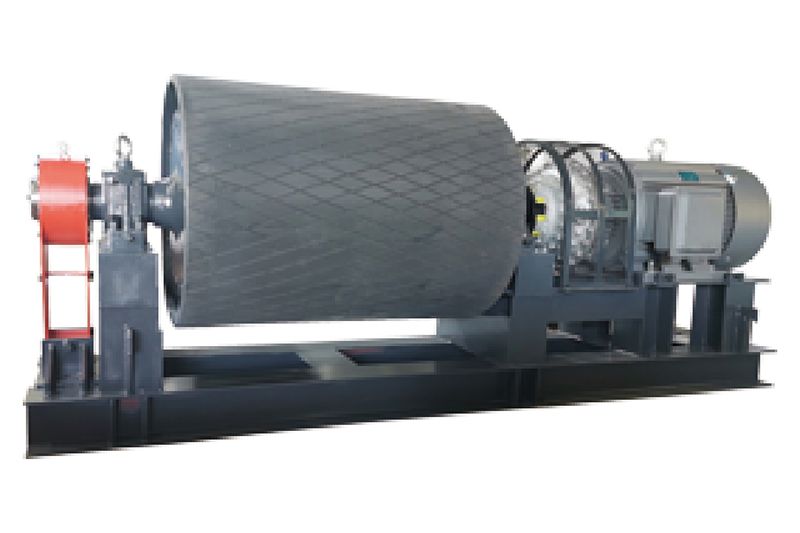

Барабанный двигатель (мотор-барабан) оснащен гидравлической муфтой, задней опорой, и тормозом для защиты двигателя от сильных ударов и предотвращения неблагоприятных последствий от продолжающегося движения компонентов после остановки двигателя.
Мотор барабан может быть оснащен взрывобезопасным двигателем для обеспечения механической защиты и предотвоащения рисков, непредвиденных случаев.

Технические характеристики

Диаметр барабана D мм	Ширина ленты B мм	Мощность двигателя P кВт	Скорость ленты V м/с
Диаметр барабана D мм	Ширина ленты B мм	Мощность двигателя P кВт	0.32	0.4	0.5	0.63	0.8	1.0	1.25	1.6	2.0	2.5	3.15	4.0
Ø320	400/500 650/800	2.2/3.0/4.0			√	√	√	√	√	√	√
Ø320	400/500 650/800	5.5/7.5						√	√	√	√	√
Ø400	400/500/650 800/1000	2.2/3.0/4.0	√	√	√	√	√	√	√	√	√
		5.5/7.5					√	√	√	√	√	√
		11/15								√	√	√
Ø500	500/650 800/1000	2.2/3.0/4.0	√	√	√	√	√	√	√	√	√
		5.5/7.5	√	√	√	√	√	√	√	√	√	√	√
		11/15				√	√	√	√	√	√	√	√
		18.5/22/30/37					△	△	√	√	√	√	√
Ø630	650/800 1000/1200 1400/1600 1800/2000	5.5/7.5	√	√	√	√	√	√	√	√	√	√	√
		11/15				√	√	√	√	√	√	√	√
		18.5/22/30/37						△	△	√	√	√	√
		45/55						△	√	√	√	√	√	√
		75									√	√	√	√
Ø800	800/1000/1200 1400/1600	5.5/7.5				√	√	√	√	√	√	√
	800/1000/1200 1400/1600	11/15					√	√	√	√	√	√	√	√
	800/1000/1200 1400/1600 1800/2000	18.5/22/30/37							△	△	√	√	√	√
		45/55							△	√	√	√	√	√
		75/90/110 132/160/200							△	△	√	√	√	√
Ø1000	1000/1200 1400/1600 1800/2000	30/37								△	△	√	√	√
		45/55								△	√	√	√	√
		75/90/110 /132/160							△	△	√	√	√	√
	1000/1200 1400/1600 1800/2000	200/250							△	△	√	√	√	√
	1000/1200 1400/1600 1800/2000	315/355									√	√	√	√
Ø1250	1200/1400 1600/1800 2000	200/250								△	△	√	√	√
		315/355/400										√	√	√
		400/450/500								△	√	√	√	√
		560/630									√	√	√	√

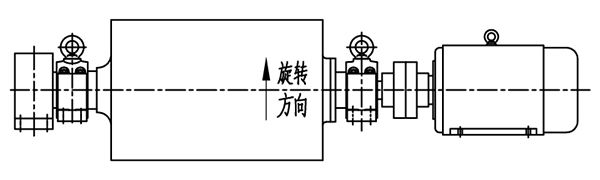

Классификация

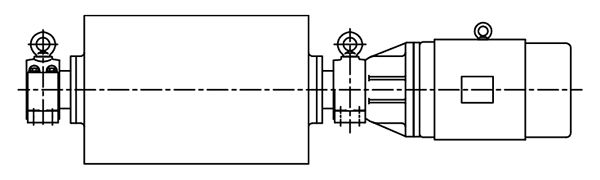

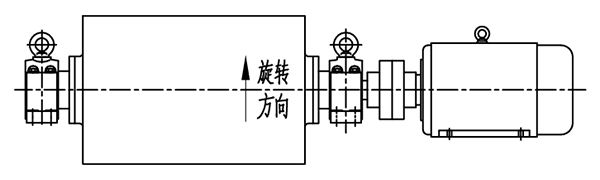

Горизонтальный ＆ линейный тип	Модель	Название
	YTH-IG
		Горизонтальная ＆ линейная муфта
	YTH-IY
		Горизонтальное ＆ линейная гидравлическая муфта
	YTHN-IG
		Горизонтальная ＆ линейная муфта обратного хода
	YTHN-IY
		Горизонтальная ＆ линейная гидравлическая муфта обратного хода
	YTHZ-IG
		Горизонтальная ＆ линейная тормозная муфта
	YTHZ-IY
		Горизонтальная ＆ гидравлическая муфта линейного тормоза
	YTHNd-IG
		Горизонтальная ＆линейная тихоходная муфта с ограничителем обратного хода
	YTHNd-IY
		Горизонтальная ＆ линейная низкоскоростная гидравлическая муфта с ограничителем обратного хода
Вертикальный двигатель YTH-II	Модель	Название		Примечание
	YTH-Ⅱ			Мощность ограничения ниже 75 кВт
	YTHN-Ⅱ
	YTHZ-Ⅱ	Вертикальный двигатель		Мощность ограничения ниже 75 кВт
	YTHNd-Ⅱ

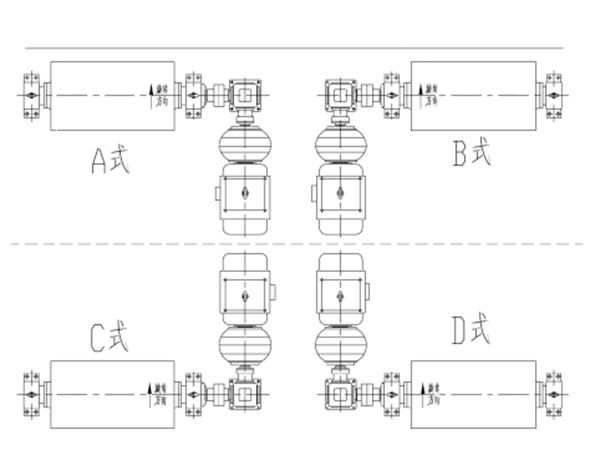

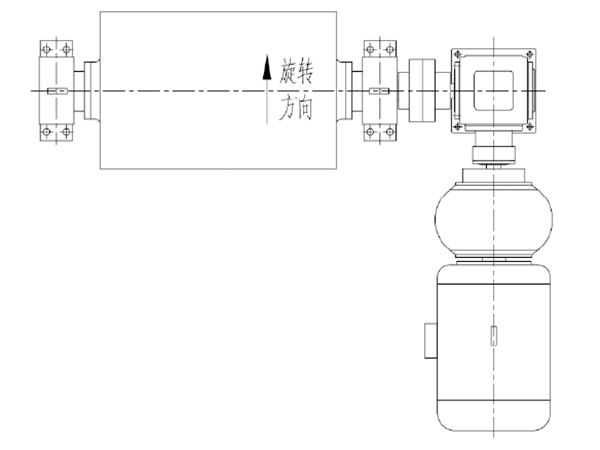

Горизонтальный ＆ вертикальный двигатель	Модель	Название
	YTH-ⅢG
		Горизонтальный и вертикальный тип соединения
	YTH-ⅢY
		Горизонтальный и вертикальный тип гидравлической муфты
	YTHN-ⅢY
		Горизонтальный и вертикальный тип гидравлической муфты с ограничителем обратного хода
	YTHZ-ⅢY
		Горизонтальный и вертикальный тип гидравлической муфты тормоза
	YTHNd-ⅢY
		Тип горизонтальной и вертикальной низкоскоростной гидромуфты с ограничителем обратного хода (см. схему ограничителя обратного хода в YTHNd-IY)
Взрывозащищенный тип	Модель	Примечание
Для достижения взрывозащищенности стандартные электродвигатели заменяются взрывозащищенными электродвигателями.	YTH-B-I	Все модели могут быть выполнены во взрывозащищенном исполнении.
	YTH-B-II
	YTH-B-III
Дополнительные функции	Функции двигателя		Режим подключения двигателя
N- Высокоскоростной задний упор	B- Взрывозащищенный двигатель V- Частотно-регулируемый двигатель		G- Соединение
Nd- Низкоскоростной задний упор			Y- Гидравлическое соединение
Z- Тормоз			L- Муфта сцепления
